PCB电路板激光打标机
产品分类：紫外激光打标机
产品说明：ZL-UV3W电路板激光打标机可全自动完成上料、取板、定位、标刻、工位切换、下料等工序，是电路板标刻的首选机型。
全国咨询热线：
韩磊 15986657867 13510591619
- 产品介绍

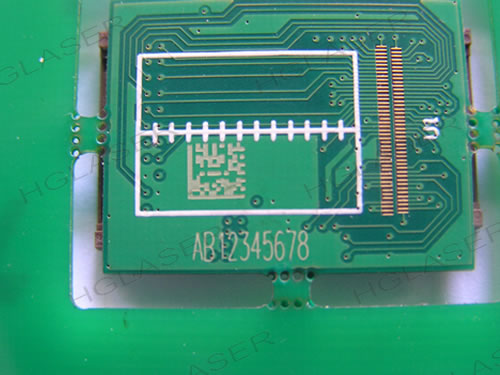

28圈激光全自动PCB激光打标机是专门用于在印刷电路板上标刻条码、二维码和字符、图形等信息的专用机型。本设备为全自动加工，生产过程中无需人工操作，可配合SMT产线在线运作，也可配合自动上下板机组成离线式工作站。
特点
● 高性能进口UV激光器，刻印质量好；● 高精度进口CCD实现自动定位、读码、评级，出现异常则停止工作并报警；
● 配合不同产品，可实现自动调焦以及自动调节轨道宽度，减少换线时间；
● 可对接客户MES系统进行数据传输及信息回传。
应用领域：该机适用于各类PCB板的在线或离线打标。
|
激光参数 |
激光光源 |
进口紫外激光器 |
|
激光波长 |
355nm |
|
|
平均输出功率 |
5W |
|
|
加工性能 |
电路板尺寸 |
最小50mm×50mm、最大460mm*510mm |
|
重复定位精度 |
±0.1mm |
|
|
最小线宽 |
<0.15mm |
|
|
支持条码类型 |
Code128、Code39、EAN-8、UPC-A等条码，以及DataMatrix、QR等二维码 |
|
|
主要配置 |
电动工作平台 |
X-Y线性模组 |
|
定位系统 |
旁轴CCD相机 |
|
|
外部辅助装置 |
负压吸附抽尘系统 |
|
|
使用环境条件 |
供电规格 |
220V/50Hz/2.5KVA |
|
供气规格 |
0.6Mpa |
|
|
环境要求 |
温度15-30℃，湿度＜50% |
|
|
整机尺寸 |
1200mm（W）×1600mm（L）×1500mm（H） |
